电力系统便携式CR检测设备

下面由石墨接地的小编来为大家介绍：
一、系统组成：
便携式X射线CR检测系统由X射线机、防护和悬挂系统、无线通讯系统组成。整机不超过10KG，高度便携又自带防护，可以实现成像，操作效率较高。
二、设备优点：
检测范围广：
◆可以用于钢芯铝绞线线夹液压质量检测，图像直观。
◆射线电压可根据导线直径调节，最大检测导线直径60mm。
◆射线电压40-90千伏，射线电流0-1mA。
高度便携性：
◆设备总重小于10Kg。
◆移动电源供电，主机供电电压24V，成像装置供电电压12V，无线发射供电电压5V，无线接收装置供电电压12V。
检测效率高：
◆人员就地操作，无需重复上下杆塔。
◆专业导槽设计，实现悬挂和定位同步自动到位，方便高空作业。
◆6寸液晶显示屏，图像清晰，对比度高。
◆设备具备塔上塔下同屏观看功能。
◆配合储存设备，设备可以实现数据无线传输和存储。
自带辐射防护：
◆操作时射线辐射剂量低于25μGy/h，
◆实测值40kV时与本底辐射值无变化，
◆70kV时辐射值为1μGy/h，
◆90kV时辐射值为21μGy/h
◆（最大功率时，国标5msv,按照每天检测64支耐张线夹计算，每天开机为1.5小时，国标范围内单人可以安全工作130个工日，双人交替可以完成260个工日）。
◆注：国际上公认全身每年100000μGy/h无异常。
三、作业流程：
（1）出发前，统一着装，清点人员和设备，确保一切就绪。
（2）到达现场后，工作负责人需要观察天气是否良好，有无大风，确保是否适合作业。
（3）联系甲方负责人，告知能否作业。若能作业，再继续沟通确定是否这个位置，具体哪根杆榙，哪条线路。
（4）以上确定就绪后，甲方负责人宣读工作票、安全措施、工作标准要求及交待安全注意事项，做好互保签名，并做好录音记录。
（5）我方人员戴好安全帽，填写输电线路线夹X射线检测原始记录里（附录1）的委托单位，线路名称，作业地址，杆塔号，号侧，检测日期。
（6）我方工作人员开始检查设备是否完好并调试设备：首先，安装无线发射、接收装置的天线，把发射器连接到X光检测仪上，把相应的日期相序铅标放入X光检测仪的检测口里，然后打开接收实时显示装置，把发射器的电源和发射开关推到ON位置，再打开X光检测仪的电源开关并按下绿色的启动按钮（如图1所示），这时可以在X光检测机的显示屏上看到清晰的铅标号，调节接收装置的频段，直至可以在接收显示屏上出现清晰稳定的铅
（7）技术人员告知上塔人员如何打开和启动X光检测仪（图1所示），仪器应该如何放入连接线夹处和仪器测点的位置，如何使用对讲机。
（8）攀登杆、塔人员核对双重名称、杆塔号、线标号；并检查登杆工具（双控安全带，220kV及以上或多回路用导电鞋或屏蔽服），对主要工器具（绝缘循环吊绳、滑轮、保险绳）、材料进行检查合格后方可开始工作。
（9）登高人员上塔后首先需固定好安全带和滑轮，然后用相应电压等级合格的接触式验电棒进行验电，验电时应戴绝缘手套，验电完成后，把验电棒沿绝缘吊绳传下。
（10）确认无电压后，应立即在工作地段两端挂接相应电压等级的接地线（先接接地端，后接导线端。

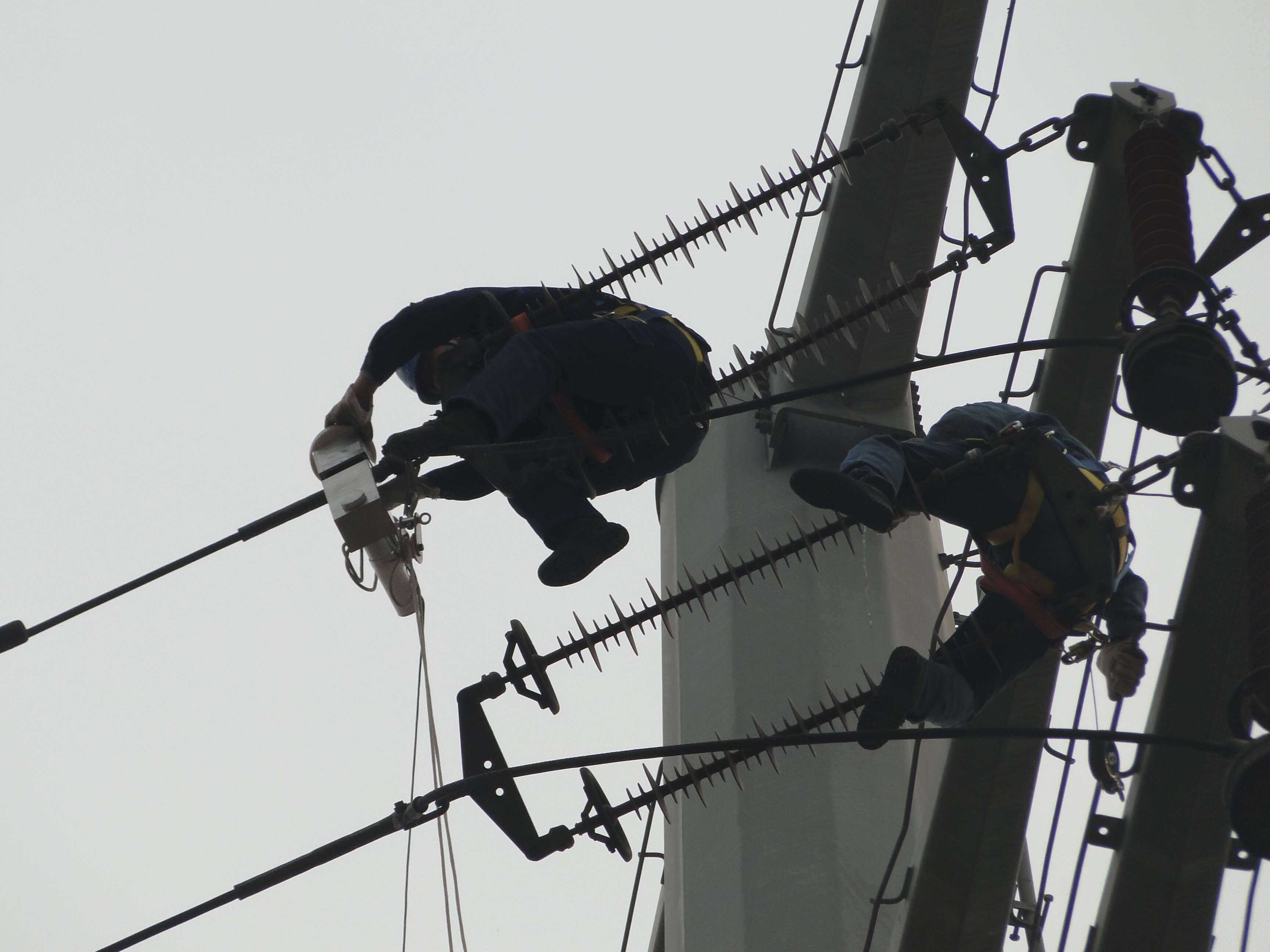

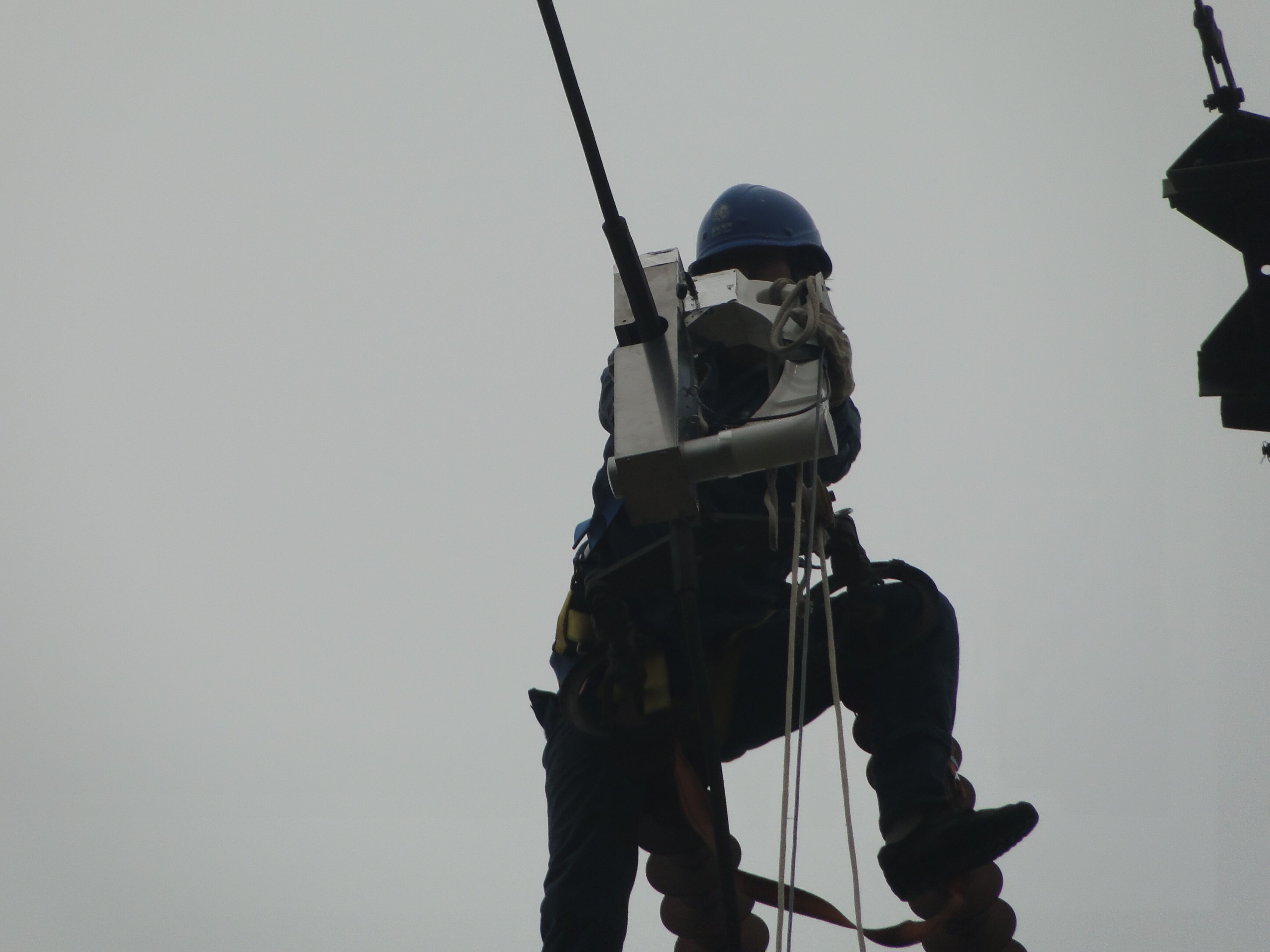

（11）塔上人员取下固定好的滑轮，带着滑轮缓慢的移动到被测线夹处，并把滑轮和保险绳一端固定于线夹就近端的导线处，地面人员把启动后的无线发射器与X光检测仪连接好后（或是连接好后的有线X光检测仪）绑紧于吊绳上，地面一人拉着绳子缓慢的往上拔，另一人控制着仪器下方的绳子使之保持稳定。

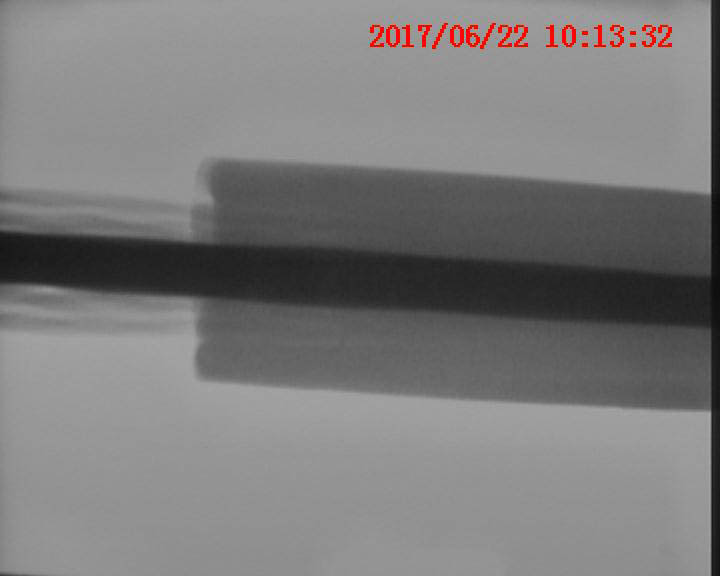

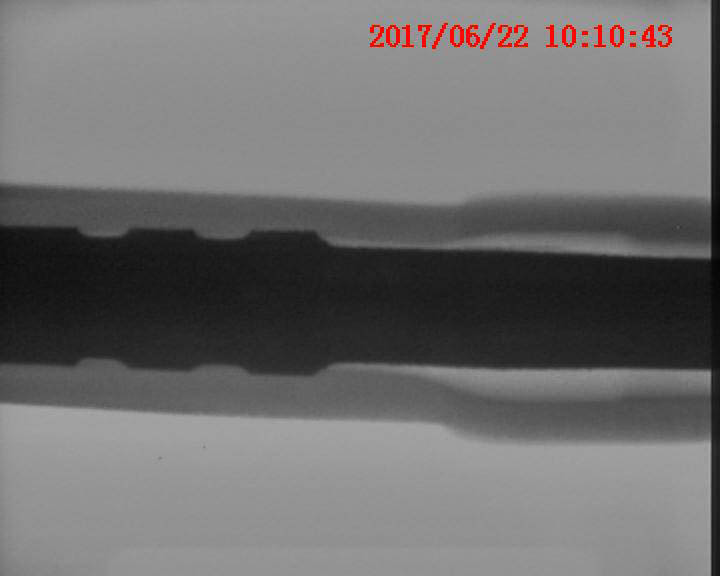

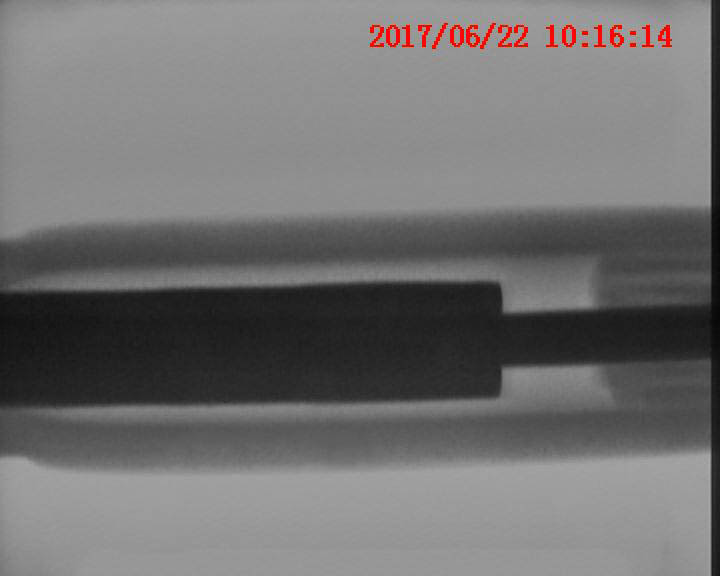

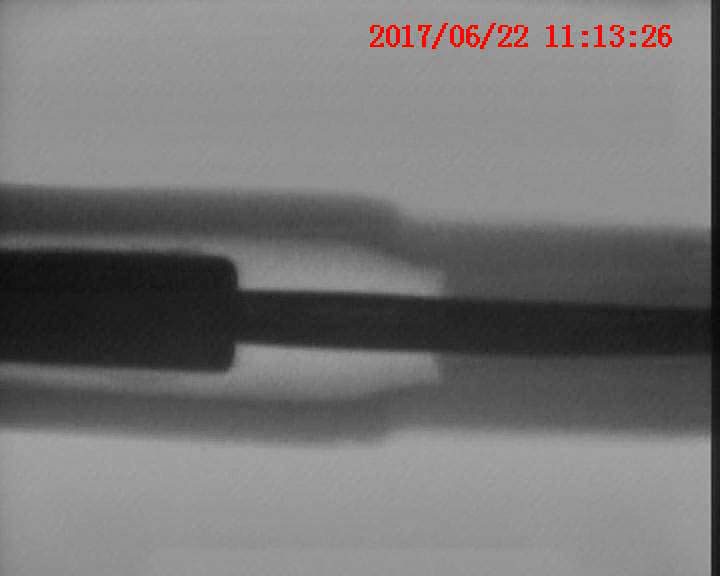

（12）塔上人员接收到仪器并把它与保险绳的一端连接到一起，然后使仪器的探测口卡于连接线夹的就近端，检测钢锚压接凹槽处，得到清晰的实时图像（如图2），听从我方人员的口令，缓慢的向中间端移动，检测钢锚出口处与铝导线截面间距，得到清晰的实时图像（如图3），再缓慢的推进，检测铝套管与铝导线安全压接区域，得到清晰的实时图像（如图4），直至我方人员说结束。
（13）每测量一个相序，技术人员对采集的视频图像进行存储，我方人员填写输电线路线夹X射线检测原始记录里的检测序号，检测时间。
（14）检测完成后，把X射线检测仪沿绝缘循环吊绳传下。
（15）工作完成后，拆除所有接地线，拆除顺序与挂接地线顺序相反。
（16）人员缓慢从塔上撤离到地面。
（17）工作结束，工作负责人总结，向甲方汇报工作结束。
（18）分析图像并出具检测报告，回传于甲方。
